UMG 507 E
O UMG 507Emax é um instrumento multifuncional e essencial como equipamento básico em redes de baixa tensão. A potência efetiva máxima é reduzida através do controle e gerencialmento de picos, o UMG 507Emax corta cargas desnecessarias de forma inteligente e sem comprometer o processo produtivo.
Além disso, o equipamento também permite programação por tempo ou por relevância das cargas, possui calendário interno para facilitar uma ou mais programações de médio e longo prazo.
O UMG 507E está disponivel como intrumento básico ou montado em painel com componentes adicionais de chaveamento para cargas consumidoras, ideal para controle e gerenciamento da energia, afim de evitar sobrecargas que geram altos custos.
O Intrumento também foi projetado para coletar e gravar dados de energia por um periodo, incluindo dados de qualidade de energia, medias de consumo e outros dados elétricos.
Principio de funcionamento
O UMG 507Emax determina os parâmetros necessários para o controle de até 5 valores nominais previamente estipulados em kW, com base nos pulsos de potência efetiva na entrada entrada digital ou a potência efetiva global calculada pelo instrumento. O instrumento calcula continuamente o valor médio, o valor real, valor de tendência e realiza as correções dentro do prazo estabelecido.
O UMG507 Emax detecta precisamente quando a potência máxima pode ser ultrapassada, após isso será feito uma analise de quais os consumidores devem ser desligados usando os parâmetros programados. O objetivo deste método é reduzir o consumo e não prejudicar o processo operacional, visto que a programação é inteligente e visa desligamento de cargas não necessárias durante aquele periodo.
Dependendo do modelo escolhido, pode haver até 32 estágios disponíveis de desligamento para os consumidores e dois canais analógicos opcional para o controle de geradores.

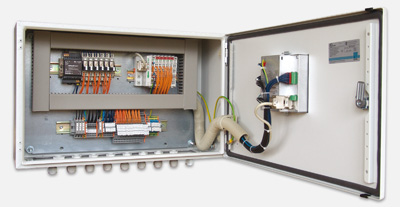

O sistema UMG 507Emax para controle de demanda é montado no Brasil em painel pronto para uso, a programação inclui o software PSW padrão.
Tensão auxiliar: 230V; 50/60Hz
Dimensões externas: B600xH380xT210mm
Cor: RAL 7035
Modelos disponiveis
| Modelo |
estágios |
Calendário interno |
RS 232 |
RS 485 |
Ethernet 10baseT |
Profibus DP V0 |
| UMG 507MAX6 |
6 |
Sim |
Sim |
Sim |
Opcional |
Opcional |
| UMG 507MAX16 |
16 |
Sim |
Sim |
Sim |
Opcional |
Opcional |
| UMG 507MAX32 |
32 |
Sim |
Sim |
Sim |
Opcional |
Opcional |
.gif)
ProData
O ProData é um registrador de dados, adequado para a coleta de dados e registro dos valores medidos, condições operacionais e processamento de dados. Os dados podem ser usados para analisar o consumo de energia, horas de operação ou para monitoramento de falhas em instalações prediais, industrias etc , Possui saídas a relé e modem analógico para interrupção e comunicação de falhas e valores que ultrapassaram um limite programado.
.jpg)





Gravação de dados
Os valores de medição analógicos podem ser gravados em intervalos de tempo determinados (1 seg ... 12h), como valores mínimos, médios e máximos. Nos intervalos de tempo (1 seg ... 12h), a diferença entre as leituras do medidor central e a leitura do contador no momento é mostrado instantaneamente. Condições de alterações às entradas digitais podem ser fornecidos com uma taxa de amostragem (resolução de 1 seg). Vários eventos internos (por exemplo, falha e retorno do fornecimento de eletricidade) são registrados. Todos os valores registrados e os eventos são gravados em um buffer de anel. Este consiste em 430KB e é suficiente para três meses se os contadores digitais são registrados a cada 15 minutos
Mestre Modbus
A interface RS485 pode ser conectado no modo mestre. Neste modo, os registros ProData ® de outras unidades Modbus podem ser lidos (por exemplo, ProData adicionais ® ou UMG 503). O ProData ® também pode escrever os resultados dos comparadores programáveis nos registos de outras unidades.
Por exemplo, isso significa que o número de saídas de relé pode ser aumentada pelo acoplamento de um módulo correspondente à Modbus como um escravo. No modo mestre Modbus, Modbus telegramas que entram as interfaces RS232 e não se destinam ao ProData ® são transferidos para os escravos conectados no barramento RS485.
Dados técnicos
Temperatura operacional: -10°C até +65°C
Tensão de trabalho: 24V; DC
Entradas digitais: 4x4 optical coupler / S0
Frequência contagem: max. 50 Hz
Saída a relé: 2 chang over (2A, 250V; AC)
Grau de proteção: IP20 de acordo com IEC 60529
Entradas analogicas
1 entrada analógica 0 (4) – 20mA, -20/20mA programável
1 entrada para temperatura: PT100, PT200, PT500 ou PT1000
Os valores medidos podem ser lidos através da rede Modbus.
Saídas a relé
2 saídas a relé interno (change over)
31 saídas descentralizadas (opcional)
As saídas a relés podem ser usadas como: Monitoramento de valores minimo e máximo e alarmes. O ProData® pode gerenciar em Modbus-master até 31 modulos descentralizados.
Entradas digitais
São 16 entradas digitais que podem ser usadas como:
An overall pulse counter at each input – maximum frequency 50Hz, 64 bit counter
Pulse meter with automatic resetting in set time intervals between 1 sec and 12 hours or external synchronisation with automatically saved meter reading at the last reset
Collection of all switch-on and shutdown times for each input e.g. operating hour meter/service intervals. Resolution: 1 sec, maximum time >100 years
* Monitoring function for switch-on and shutdown times
* Frequency measurement on each input for monitoring flow quantities, power etc.
The stated measurement values can be read through the Modbus. The overall meter readings are available as 32 bit values through LON. The digital inputs (4x4) can be set as pulse (S0 interface) or as signal inputs using jumpers.
Threshold comparator
The ProData® has 128 programmable comparators. These compare the input value with the upper and lower thresholds (with hysteresis) and check whether the value is within or beyond of the two threshold levels. The result can be linked to another comparator result using a logical link (AND, OR, NOT). Various actions can be taken depending upon the result. Switch-on and shutdown delays can be programmed separately.
Every internal available measurement value or register contents can be used as an input value for a comparator. In the Modbusmaster operation, a measurement value or register of a slave unit can be read and used as an input value.
The following actions are possible:
* Switch on or switch off relay output or LED
* Set internal status marker
* Record event in the ring buffer
* Switch on relay output or LED for a programmable time
* Write the comparator result in a register of a Modbus slave
* Alarm through an analogue modem, text message through a GSM modem
The internal status markers (4 pcs) can be read out through LON. The relays and LEDs can be switched through LON.
