Relés de Segurança

Relés para parada de emergência

 A função de um relé ou modulo para parada de emergência é agir rapidamente para interromper um movimento perigoso quando identificado. Para isso deve ser usar circuitos apropriados para prevenção de falhas provenientes de toda a instalação.
Dependendo do nivel de risco e frequência de exposição das pessoas, uma categoria de segurança deve ser escolhida, isso significa que o produto final de segurança deve ser as principais caracteristicas:


Monitoramento ciclico
Operação em falha segura
Saídas livres de potencial
Redundância

 Lista relés de segurança para uso em sistemas de emergência:

SIL Claimed Level EN 620611: 2 e 3

Relés para chaves de segurança e sensores

Essa familia de relés de segurança monitoram a posição de chaves de segurança ou sensores magnéticos que são aplicados em portas ou sistemas de acesso em máquinas e processos, através de continua supervisão desses componentes.

Assim como os relés de emergência, os relés para chaves de segurança devem seguir as mesmas caracteristicas construtivas para atender as principais normas mundiais

 Lista de relés de segurança aplicados em monitoramento de portas:

Todos os modelos acima possuem certificação para atendimento a categoria 4

Relés para comandos bi-manuais

Os comandos bi-manuais são usados na industria para prevenir os operadores de exposição à movimentos perigosos em prensas ou máquinas similares. Para atendimentos as normas vigentes a ao PPRPS é necessário que os botões de acionamentos sejam monitorados por um relé de segurança categoria 4, dedicado ao uso para comandos bi-manuais.

Relés para controle de movimento

Relés para controle de movimento monitoram a rotação de uma máquina para informar ao sistema de segurança quando há parada total ou quando uma certa velocidade é excedida.

Estes modulos medem através de circuitos redundantes com 2 canais usando sensores indutivos para coleta dos sinais, sendo PNP ou NPN. Os valores de entrada são fixados ou podem ser programados até 26000 IPM. Outros modelos podem trabalhar sem uso de sensores, monitorando a rotação do motor através da tensão remanescente do motor. Finalmente um novo modelo trabalha em conjunto com servo-motores coletando a rotação através do encoder, mantendo categoria 4 de segurança.

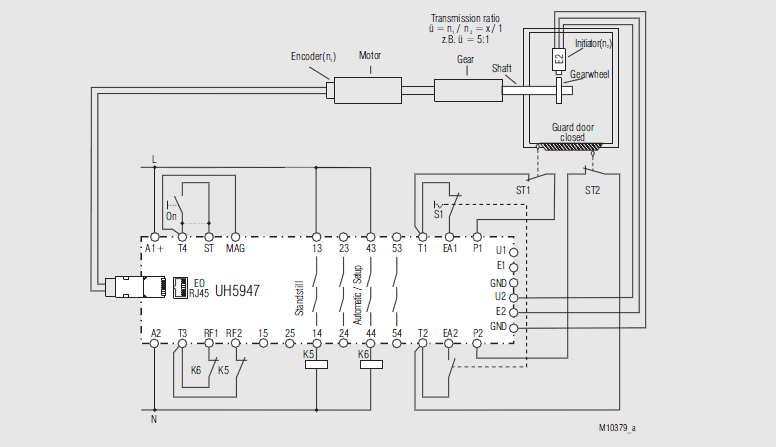

 O UH5947 pode ser aplicado em categoria 4 para monitoramento do movimento de uma máquina através do encoder acoplado, ver esquema de conexão.

Safemaster C, M

Além das variações classicas dos relés de segurança dedicados por funções, tais como relés de emergência, bi-manual e monitor de movimento, oferecemos modulos multifuncionais e sistemas programáveis de segurança. Para isso, foi integrado mais e mais funções em um encapsulamento compacto.

SAFEMASTER®C

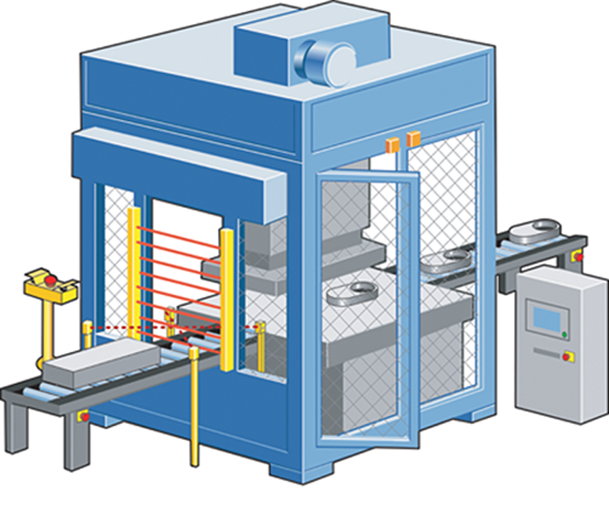

No modulo multifuncional compacto SAFEMASTER®C possui varias funções classicas, monitorando em categoria 4 e com saídas de segurança unicas para todo o circuito, ideal para uso em prensas de pequeno porte:

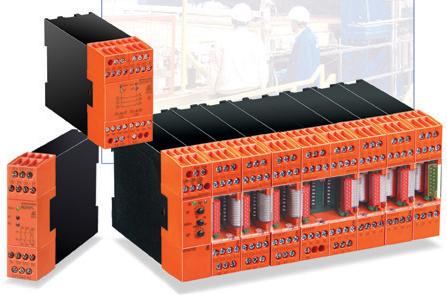

SAFEMASTER®M

Com o sistema modular SAFEMASTER®M é possivel montar o sistema de segurança de acordo com cada aplicação do cliente, reduzindo os custos finais do projeto.

O módulo de controle BH 5911 disponibiliza entradas e saídas. Possui a função de parada de emergência, para 1 ou 2 canais com restart manual ou automático. 4 botões ou chaves de emergência podem ser conectados e pode ser atribuído ao módulo de controle ou para os módulos de entrada em qualquer combinação. Dependendo do modelo a saída de segurança tem a 3 contatos NA ou 2 contatos NA e 1 NF, cada um em configuração redundante.

O módulo de entrada BG 5913 tem 8 entradas de segurança. Dependendo da variante estas entradas podem ser atribuídos a várias funções de segurança. por exemplo, 1x porta de segurança ESPE 1x 1x de paragem de emergência ou também chave de porta 1x 1x etc, comando bi-manual. Estas funções de segurança são processadas no módulo de controle de entrada e saída do módulo atribuído (s).

O módulo de saída BG 5912 consiste de dois centros de ação positiva, que pode ter contato com uma variedade de complementos, dependendo da variante. Estas incluem três ou quatro redundantes, contatos NF ou 2 contatos NA / 1 NF ou 3 contatos NA / 1 NF.

Onde não há saída de relés livres de potencial é necessário, oferecemos o BG 5912.88, módulo de segurança com saídas por semicondutores com temporização (categoria de paragem 1). O modelo BG 5912.89 possui 4 saídas de segurança e apenas 22,5 mm de largura. Duas saídas sem temporização (categoria de paragem 0) e os outros dois com temporização (categoria de paragem 1).

É possível o extensão do sistema para uma aplicação de grande porte. Para diagnostico remoto os módulos BG 5551 / BH 5552 são utilizados para redes CanOpen e Profibus DP.
