Cortinas de luz, grades ópticas e scanner laser de segurança

ULCT

A linha de cortinas de luz para segurança humana ULCT possui certificação internacional e atende a categoria 4 de segurança, ideal para uso nos segmentos metal mecânico, como prensas e quipamentos similares (PPRPS), máquinas de embalagem, celulas robotizadas entre outros equipamentos.

dimensional

Principais caracteristicas:

Unidade de controle embutida (relé de segurança) para controle de contatores e valvulas, programação de restart pode ser feita sem uso de PC
Contatores e valvulas podem ser conectados diretamente, capcidade: 0,5A/24V
Menor tempo de resposta do mercado 4 ms, otimizando a distância segura de instalação.
Proteção para dedos e mão em até 5 metros de distância sensora (resolução de 14 mm e 30 mm)
Alturas de proteção em segmentos de 100 mm, máxima de 1500 mm
Monitoramento das funções de segurança através de microcontrolador
Saída por semicondutor protegido contra curto e inversão de polaridade
Diagnostico integrado através de display de 7 segmentos
Modulos opcionais para conexão de sensores externos, permitindo a função muting
Conexão do cabo via conector M12
Tamanho compacto 25 x 35 mm e grau de proteção IP65

As cortinas de luz ULCT atendem aos mais altos requisitos de segurança mundial.

Categoria de segurança 4 (EN 954-1 e IEC 61496 Part1 +Part2 ou EN 61496)
- Performance Level PL e (ISO 13849-1)

Lista de modelos

Proteção para dedos: 14mm

Proteção para mãos: 30mm

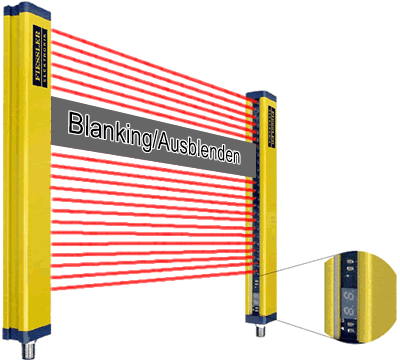

BCLT

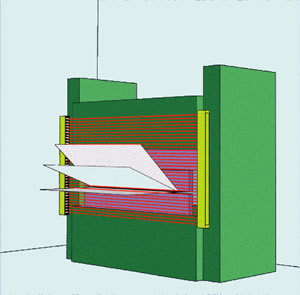

A linha de cortinas de luz para segurança humana BLCT possui certificação internacional e atende a categoria 4 de segurança, ideal para uso nos segmentos metal mecânico, como prensas e equipamentos similares (PPRPS), máquinas de embalagem, celulas robotizadas entre outros equipamentos, porém com a função de janelas para passagem segura do material:

Principais Caracteristicas:

Unidade de controle embutida (relé de segurança) para controle de contatores e valvulas, programação de restart pode ser feita sem uso de PC
Contatores e valvulas podem ser conectados diretamente, capacidade: 0,5A/24V
Menor tempo de resposta do mercado 4 ms, otimizando a distância segura de instalação.
Proteção para dedos e mão em até 5 metros de distância sensora (resolução de 14 mm e 30 mm)
Alturas de proteção em segmentos de 100 mm, máxima de 1500 mm
Monitoramento das funções de segurança através de microcontrolador
Saída por semicondutor protegido contra curto e inversão de polaridade
Diagnostico integrado através de display de 7 segmentos
Modulos opcionais para conexão de sensores externos, permitindo a função muting
Conexão do cabo via conector M12
Tamanho compacto 25 x 35 mm e grau de proteção IP65

As cortinas de luz BLCT atendem aos mais altos requisitos de segurança mundial.

Categoria de segurança 4 (EN 954-1 e IEC 61496 Part1 +Part2 ou EN 61496)
- Performance Level PL e (ISO 13849-1)

Lista de modelos

Proteção para dedos: 14mm

ULVT

A linha de cortinas de luz para segurança humana ULVT possui certificação internacional e atende a categoria 4 de segurança. Foi desenvolvida especialmente para atender aplicações de serviço pesado na industria, devido sua robusta proteção mecânica, as cortinas de luz ULVT trabalham mesmo em condições severas tais como em industrias que concentram muito pó, agentes refrigerantes em suspensão (oleos) e em máquinas com grande vibração. Trabalha em grandes distâncias sensoras mmantendo a melhor resolução (até 60 metros mantendo resolução de 14 mm)

Principais Caracteristicas:

The safety light curtains ULVT are electrosensitive protective devices (EPSE) and are characterized by compliance with safety category 4, EN 954-1 and IEC 61496, parts 1 and 2, i.e. EN 61496.

Unidade de controle integrada - restart ativado via DIP switches
Contactors e valvulas podem ser conectados diretamente, capacidade de corrente de até 0,5A/24V
Menor tempo de resposta do mercado, somente 4,5ms
Versão para atmosfera explosiva

Altura máxima de proteção 1900mm, construida em segmentos de 100mm
Trabalho em condições severas, pó, liquidos e vibração
Diagnostico de falhas através de display integrado
Programação muting através de unidade integrada PLSG
Grau de proteção IP65 e IP69K

Grades de luz

As grades de luz para proteção de operadores ULVT 500/2 R é um equipamento óptico, categoria 4, desenvolvido para proteção de areas perigosas.
This is realized by protecting the hazardous sites and areas, enabling any access to hazard inhibiting parts
of the machine only by crossing the protective field createdby the light barrier.
When entering the protective field, the light beams are interrupted and the machine will be reliably stopped. Safety light grids ULVT 500/2 R are caracterized by:
- examination by the German technical surveyor authorities (TÜV)
- compliance with safety category 4, EN61496
- built-in self-monitoring device without auxiliary circuitry
- integrated switching unit features valve control, restart interlock
- compact, sturdy structural shape
- simple installation and adjustment
- EEx-P optionally available


metal presses for wood, plastic, rubber, leather, glass processing

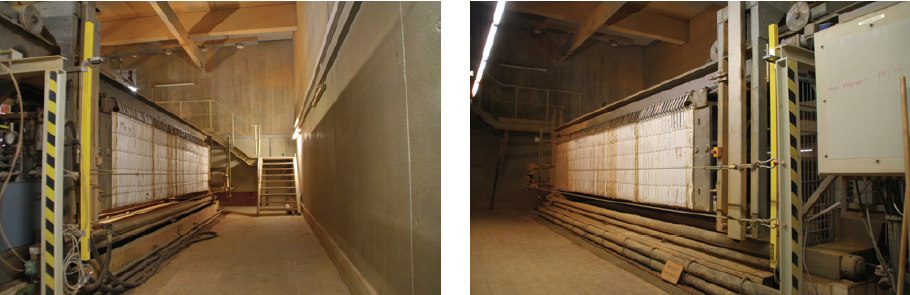

filter presses
folding and bending machines
injection moulding machines
machining centres and welding presses
pick-and-place machines
robots, palettizers
protecting storages
doors and gates etc

Scanner FLSC-S3S

Integrated external device monitoring (EDM)
integrated restart interlock/restart interlock delay
status display with LEDs and 7<segment display
minimum response time 60 ms
configuration using PC or notebook
configuration memory in the system plug.
increased resilience to external light and dust

Funcionamento

The Proximity Laser Scanner FLSC is a scanning distance sensor. With it, persons and objects can be recognized inside a defined protection field.
A pencilled LASER beam is deflected by a rotating mirror. With it, a circular area with a aperture angle of 190° and a radius of approx. 49 m is scanned.
The semicircular area is divided in two recognition areas: Personal protective recognition area: Radius <=4m or <= 7 m Object recognition area: Radius <=49 m
In every recognition area a protective field can be fixed.The form of the protective field is independently eligible resp. programmable: The delivered with communication software enables to fix the form of the respective protective field with a PC on your own.
The coordinates of the protective fields are saved in the Proximity Laser Scanner FLSC. The Proximity Laser Scanner FLSC compares themeasured datas with the saved protective fields,and recognizes, if a object is in a protective field.
If the emitting beam meets a object inside the working field (person or thing ),he will be reflected. A part of the reflected diffuse radiation is collected by the receiving part of the Proximity Laser Scanner FLSC.

Aplicações estacionárias

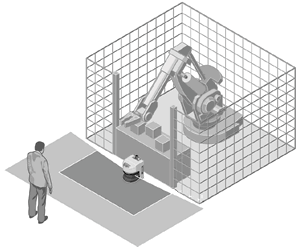

Hazardous area protection:
The area is permanently monitored
by the FLSC.

Access protection:
The access is monitored permanently.
For safety the floor is used as a
reference.

Protective field <= 4m Radius, optionally<= 7m
Warning field <= 49m Radius
Detection is dependent on the reflectivity
190° scanning angle
the contour of the protective field can be monitored

With the aid of mounting kit 3 (only in conjunction with mounting kits 1 and 2) you can mount the FLSC such that the scan plane is parallel to the mounting surface. This enables stable floor mounting or ensures that mounting kit 2 remains precisely adjustable cross-wise on uneven wall surfaces.
With the aid of mounting kit 2 (only in conjunction with mounting kit 1) you can align the FLSC in two planes. The maximum adjustment angle is ±11° in both planes.
With the aid of mounting kit 1 you can mount the FLSC indirectly on the mounting surface. This is always necessary if you cannot drill through the mounting surface from the rear.
