Pedaleira de Segurança PDKS11GX23 – 3 estágios com capa de proteção e rearme de segurança
Choice

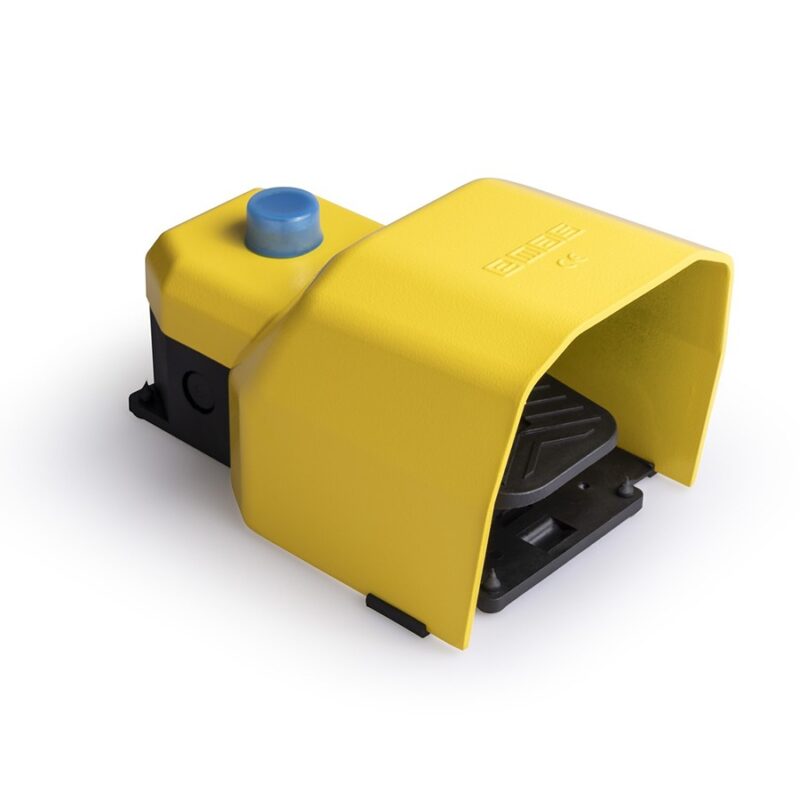

Pedaleira de Segurança PDKS11GX23
3 estágios com capa de proteção e rearme de segurança
A pedaleira PDKS11GX23 possui três estágios de trabalho e trava de segurança com liberação por botão de rearme.
O segundo estágio contempla os contatos de comando operacional, 1NA+1NF. O terceiro estágio, zona de emergência, conta com 2NF construídos com ruptura positiva e atendendo as normas de segurança (IEC/EN 60947-5-1). Com capa de proteção em alumínio.
Pedal de três estágios com trava de segurança , liberação manual e capa de proteção em alumínio.
Operação no 2º estágio, ponto de pressão:
Os contatos de estabelecimento 2NA são fechados e o processo de trabalho é iniciado.
Operação no 3º estágio, pressionado além do ponto de pressão em uma situação de emergência:
Os contatos 2NF monitorados por dispositivo de segurança certificado são interrompidos e bloqueados, nesta fase, o bloqueio permanece na posição Off mesmo quando o pedal não é pressionado. Isso evita de forma confiável a reinicialização descontrolada da máquina ou partes móveis.
Rearme:
Somente após a solução da situação perigosa é que a liberação manual deve ocorrer (botão na lateral do invólucro), liberando os contatos novamente e o processo de trabalho pode ser reiniciado pressionando o pedal até o ponto de pressão e comando.
Especificações Técnicas
| Características | |
|---|---|
| Modelo | PDKS11GX23 |
| Código de Compra | 40005220535 |
| Contatos elétricos | (1NA+1NF) + (2NF) |
| Conexão elétrica | A parafúso, entrada M20 |
| Dados Técnicos | |
| Confiabilidade mecânica B10d | 20×10^6 operações |
| Tensão nominal de isolamento | 400Vca |
| Corrente térmica (Ithe) | 10A |
| Tensão nominal de operação | 240Vca |
| Categoria de utilização | AC-15, Ue/Ie 240V/3A |
| Contatos de segurança | Com ruptura positiva Conforme IEC/EN 60947-5-1, anexo K |
| Corpo da pedaleira | Alumínio |
| Capa de proteção | Alumínio |
| Alavanca de pé | Poliéster (PA) |
| Temperatura de operação | de -30°C até +80°C |
| Força operacional (centro do pedal) 1º para 2º estágio |
≈ 10N |
| Ponto de pressão 2º para 3º estágio |
≈ 200N |
| Vida mecânica | Sem acionar o ponto de pressão: 10×10^6 operações; Com atuação do ponto de pressão: 1×106 operações |
| Frequência de comutação | máx. 50/min |
| Seção transversal do condutor | 0,5 … 1,5 mm² |
| Entrada de cabo | 1 x prensa-cabo M20x1,5 (faixa de aperto 6…12 mm); 2 x tampa cega M20 x 1,5 |
| Peso | ≈ 1,6kg |
| Proteção da carcaça | IP67 de acordo com IEC/EN 60529 |
