Scanner Laser de Segurança SLSAS-21C, Detecção até 20m, ângulo de 300 graus, Ethernet
Scanner laser de segurança, zona de sinalização até 20m, zona de proteção até 15m, resolução 5mm, ângulo de detecção 300 graus, conexão ethernet para medição de distancias, alimentação 10 a 28Vdc, IP65, 4 entradas + 4 saídas, com suporte de fixação.
Scanner Laser de Segurança SLSAS-21C
O Scanner é uma das partes principais dos robôs AGV. Os Scanners da série AS é baseado na tecnologia de alcance TOF, que tem vantagens naturais em detecção de longa distância, precisão em escala total, velocidade de amostragem, anti-sol e secagem, etc., e é mais adequado detecções em grandes distancias. De acordo com os requisitos da aplicação, mesmo em um ambiente com uma temperatura tão baixa quanto -20°C, ele pode concluir o trabalho de forma confiável; o alcance pode chegar a 20 m, o que é uma escolha racional para AGVs industriais e robôs móveis.
Scanners de Segurança a Laser oferecem proteção aos usuários contra o risco de acidentes envolvendo veículos industriais, veículos guiados automatizados (AGV) e máquinas perigosas.

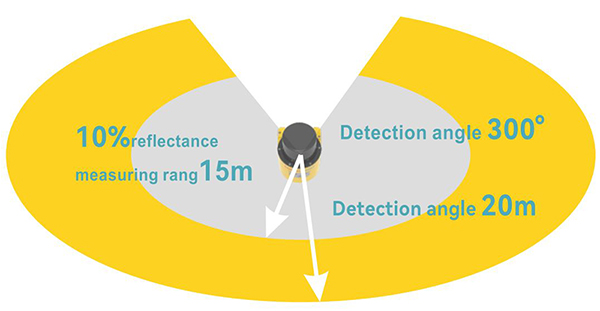

O Scanner pode proteger a faixas circulares de 20m com até 300°, com uma resolução angular de 0,125°, obter uma medição de distância de alta precisão durante o transporte, melhorar consideravelmente a capacidade regional de evitar obstáculos. É resistente a luz, resistência à chuva e a neblina, que pode se adaptar melhor a vários cenários de detecção.
A aplicação do scanner em conjunto com o CLP TALOS trás ainda mais segurança e confiabilidade para o equipamento. Disponibilizando entrada para os demais periféricos de segurança instalados no equipamento.
TALOS é um controlador de segurança configurável compacto para o uso em máquinas e plantas de pequeno e médio porte. Ele oferece inúmeras funções de segurança em uma carcaça compacta de 45 mm. Nenhum trabalho de programação é necessário devido às configurações padrão predefinidas. O TB-I14O3 atende aos mais altos requisitos de segurança categoria 4 / PL e e SILCL 3 de acordo com EN ISO 13849-1 e EN 62061 e, portanto, é ideal para máquinas-ferramenta e máquinas automáticas. Além disso, TB-I14O3 também se aplica a fornos e equipamentos auxiliares em operação contínua de acordo com a EN 50156-1.
Especificações Técnicas
| Modelo | SLSAS-21C |
| Fonte de luz | Laser infra vermelho (905nm) |
| Classificação do laser | Class I (GB7247.1-2012, Olhos seguros) |
| Abertura de saída do laser | 8mm |
| Ângulo de divergência do laser | 12.5m rad |
| Ângulo de alcance | 300° |
| Frequência de leitura | 25Hz(fábrica)/12.5Hz/6.25Hz |
| Resolução do ângulo | 0.5°(fábrica)/0.25°/0.125° |
| Distancia de detecção | 0.1m~20m |
| Faixa de reflexibilidade 10% | 15m |
| Desempenho ao ar livre | Resistente a sujeira e a luz solar |
| Penetração de chuva, neblina e fumaça | Resistente |
| Resolução de distancia | ±5cm |
| Modo de monitoramento | Monitoramento de número de ponto/Monitoramento de largura alvo/Monitoramento de contorno |
| Sinais de monitoramento | Aviso / Atenção / Alarme |
| Numero de configurações selecionáveis | 16 |
| Aplicação integrada | Guie a câmera de rede para localizar e rastrear o alvo monitorado |
| Ethernet | Velocidade: 10/100 Mbps; Protocolo de rede: TCP/IP; Função: Configuração do equipamento / Saída dados de medição / Monitoramento das saídas |
| Entradas | Quantidade: 4; Tipo: Faixa de nível alto: 10V~28V DC; Faixa de nível baixo: 0V~5V DC; Função pre definida: seleção de monitoramento de ares (0x0~0xF); Monitoramento de área desarmado / alarme forçado |
| Saídas | Quantidade: 4; Tipo: saída do interruptor PNP; Tensão de saída: tensão de alimentação; Status ligado: desligado; Equipamento pronto (OUT), estado efetivo: ligado (alto nível), saída de sinal de detecção de área (OUT2/OUT3/OUT4), estado efetivo: configurável |
| LEDs de status | Quantidade: 2; Definição: ERR (alarme do equipamento: falha/anormalidade, tampa de transmissão de luz suja/bloqueada, temperatura alta e baixa, neblina densa); HTR (indicação de status de operação: sinal de detecção/autoaprendizagem) |
| Tensão de operação | 10V~28V DC |
| Consumo | 14.4W DC 24V |
| Proteção | IP65(GB4208~2008) |
| Resistencia de isolação | 1MΩ(GB16796~2009.5.4.4) |
| Rigidez dielétrica | 0.5KV(GB16796~2009.5.4.3) |
| Peso | 0.6kg |
| Tamanho | 83.5*85*104.9(mm) |
| Eletricidade estática | 6KV(GB/T 17626.2~2006,Class 3) |
| Radiação eletromagnética | GB/T 17626.3~2006,Class 2 |
| Anti-surto | GB/T17626.5-2008; Interface de potência: 1.2/50μs,2KV/1KA(Class 3); Interface Ethernet: 10/700μs,1KV/25A(Class 2); I/O interface: 1.5/50μs,0.5KV/0.25KA(Class 1) |
| Impacto | GB/T 2423.5 |
| Impacto único | 15g,11ms |
| Impacto continuo | 10g,16ms |
| Resistencia a vibração | GB/T 2423.10 |
| Range de frequência | 10Hz~150Hz |
| Range | 5g |
| Humidade do ambiente | 93%,+40℃,2h(GB/T 2423.3) |
| Temperatura de trabalho | -25℃~+50℃ |
| Temperatura de armazenamento | -30℃~+70℃ |
| Iluminação do ambiente | ≤70,000 Lux |
