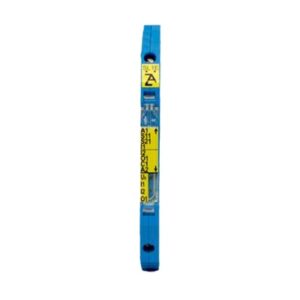

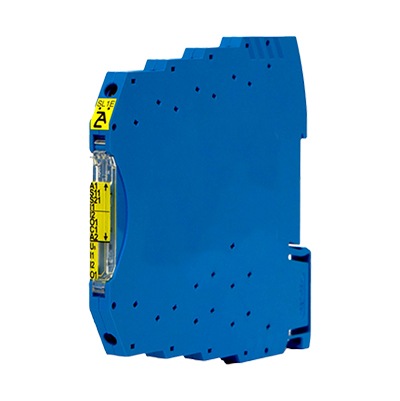

ZANDER-SL2E Ultra Slim – Rele de segurânça Ulta Slim, 1 ou 2 canais para cortina OSSD ou emergencia 1 canal, com 1 contato NO e 1 saída de status
MINOS SL2E são reles de segurança para monitorar cortinas OSSD ou parada de emergência mono canal, bem como reforço de contato de saídas seguras (por exemplo, saídas PLC seguras) para máquinas e instalações.
Projetado para proteger pessoas e máquinas em aplicações Categoria 4.
– Para emergencia e sensor de porta.
– Saídas: 1 contatos NO e 1 saída de status
– Indicadores LED para energia e estado de operação
– Operação com 1 ou 2 canais
– Largura 6,2mm
Os módulos também são certificados para operação contínua em fornos de acordo com EN 50156-1 e EN 746-2. Para uso na indústria de processo, esses módulos são certificados de acordo com a IEC 61511-1.
SL2E: Máximo requisitos até PL e / SILCL 3 (de acordo com EN ISO 13849-1 bzw. IEC 62061). O sinal modulado por pulsos de teste na saída segura permitem a detecção de erros durante a operação.
SL2E para circuito OSSDs e emergência de mono canal com monitoramento de curto-circuito.
Existem variantes com rearme manual ou rearme automático. Estes módulos estão disponíveis com terminais de parafuso ou terminais de mola de tração.
• Para cortinas, scanners e sensores OSSDs ou botão de emergência mono canal.
• Saídas: 1 contatos NO e 1 saída de status
• Operação de canal duplo ou mono canal
• Detecção de falha de linha
• Variantes com reinício manual ou reinício automático
• LED indicador do estado de operação
• Conexão do fio: também 2 x 1,5 mm2 trançados, ou
2 x 2,5 mm2 sólido DIN 46 228-1 / -2 / -3 / -4
• Largura 6,2 mm
Especificações Técnicas
| Dados Gerais | |
|---|---|
| Tensão de Operação | 24 Vdc +-10 % |
| Consumo Máximo | DC aproximadamente 1.8 W |
| Temperatura Ambiente | -15°C a 55°C |
| Temperatura de Operação | -15°C a 80°C |
| Humidade Relativa do Ambiente | 93% |
| Vibração | 10 Hz a 150 Hz |
| Tensão Nominal de Isolamento | 50 V |
| Tensão de Pico nos Contatos | 800 V |
| Grau de Proteção | IP20 |
| Montagem | Trilho DIN |
| Posição de Instalação | Vertical e Horizontal |
| Dimensões (L x A x P) | 6,2 x 93,1 x 102,5 mm |
| Peso | 50 g |
| Diâmetro de Cabos | 0,2 a 2,5 mm |
| Especificações das Entradas Seguras I1 / I2 | |
| Corrente de Entrada | Max. 7 mA |
| Isolação Galvânica | Não |
| Tensão Baixa / Tensão Alta | 0 até 5V / 10 V para UB |
| Supressão de Pulso – Sinal 0V | 6 ms |
| Largura máx. do sinal até o sistema ser bloqueado | > 50 ms |
| Entrada de Rearme / Circuito Status S21 | |
| Corrente de Entrada para Nível Alto | Max. 9 mA |
| Isolação Galvânica | Não |
| Tensão Baixa / Tensão Alta | 0 até 5V / 10 V para UB |
| Saída Segura de Estado Sólido 01 | |
| Estrutura | Saída PNP, redundante |
| Capacidade Máxima de Comutação em UB | 2,5 A |
| Capacidade Máxima de Carga em 01 | Cmax. 4,7 nF + IO1 * 6000 nF/A |
| Pulsos de Teste – Ciclo / Comprimento do Sinal | 20 horas / 2 ms precisão +-5 % |
| Isolação Galvânica | Não |
| Proteção Contra de Curto-Circuito | Sim |
| Saída Auxiliar C1 | |
| Estrutura | Saída PNP |
| Capacidade Máxima de Comutação | 100 mA |
| Isolação Galvânica | Não |
| Proteção Contra Curto-Circuito | Sim |
| Tempos | |
| Tempo de Inicialização | 50 ms |
| Tempo ON Delay | 10 ms |
| Tempo OFF Delay | < 13 ms |
| Tempo de Reinicialização em uma Parada Segura | 50 ms |
