Ao acessar a área, o profissional remove a chave do intertravamento e a leva consigo. Enquanto essa chave não for devolvida e travada novamente no dispositivo:

• A porta não pode ser fechada.
• O equipamento permanece impossibilitado de religar.

Essa lógica simples e eficiente evita que uma segunda pessoa inicie a máquina inadvertidamente, garantindo total segurança durante intervenções internas.

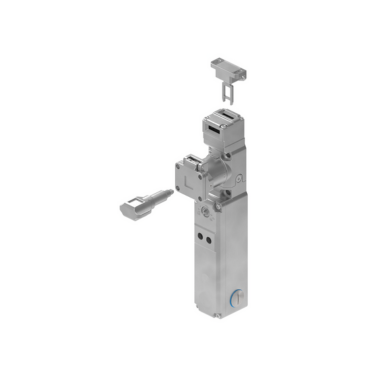

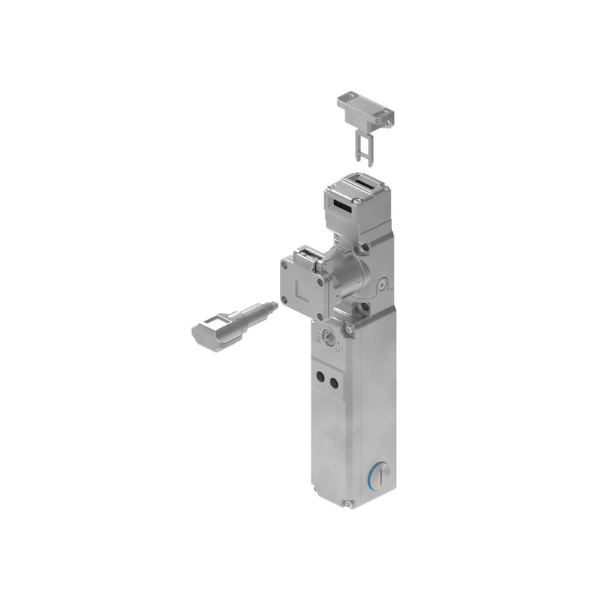

O intertravamento de controle de acesso TS-SR-LT apresenta contatos de segurança monitorados e uma solenoide operada por 24 VCC que trava a chave no lugar. Somente quando a solenoide recebe um sinal de desbloqueio é que a chave pode ser girada e liberada, o que destrava a porta de proteção e permite o acesso.

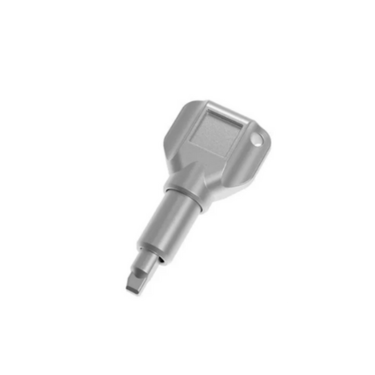

A chave de liberação (geralmente chamada de chave pessoal) deve ser levada para dentro da área de risco para reduzir a probabilidade de uma partida inadvertida. Somente quando a chave de liberação for devolvida, a proteção será travada novamente e a máquina/processo será reiniciado.

Configurações:

• Aço inoxidável 316 (IP69K) ou aço carbono polido espelhado (IP67)
• Liberação manual traseira o/ou frontal

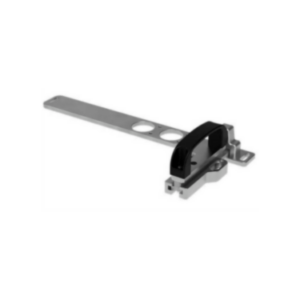

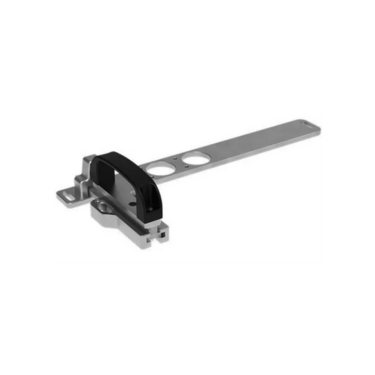

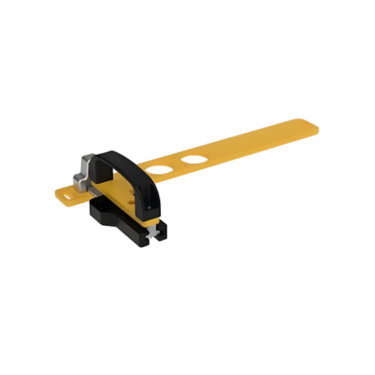

• Trinco deslizante e placa de montagem disponíveis

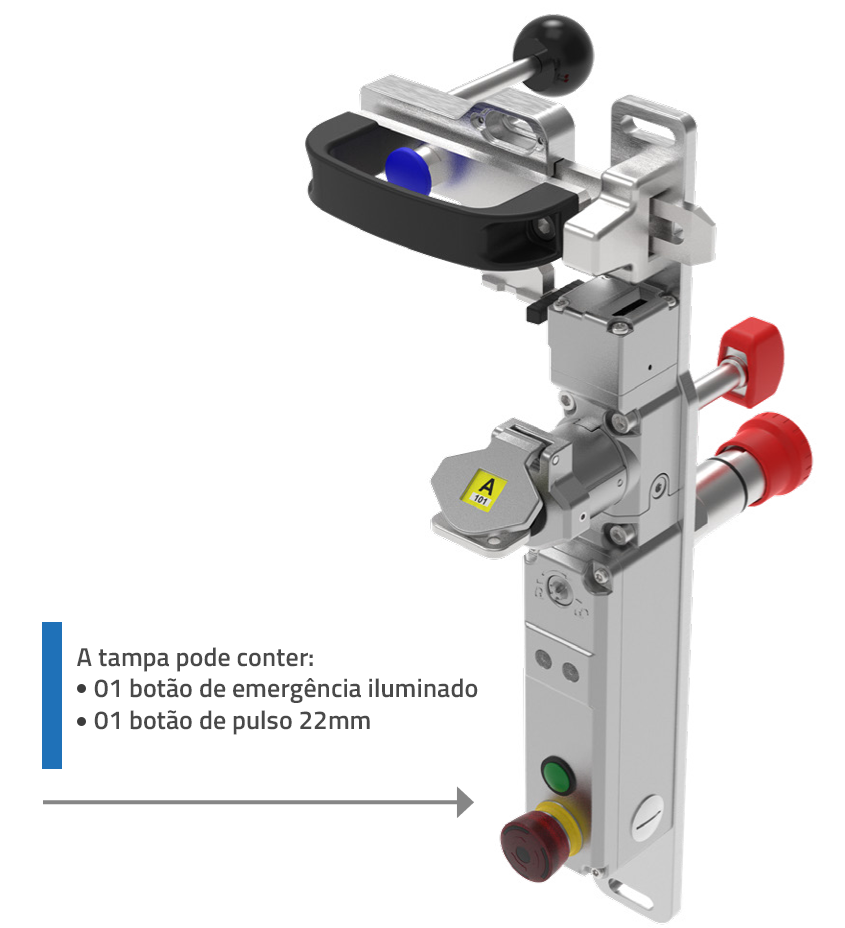

• Botão de pulso e/ou botão de emergência
• Mais de 100 opções de chaves codificadas (Aço Inoxidável)
• Prensa cabo M20x1,5 em INOX IP69K
• Força de retenção 3000N
• LED de indicação status

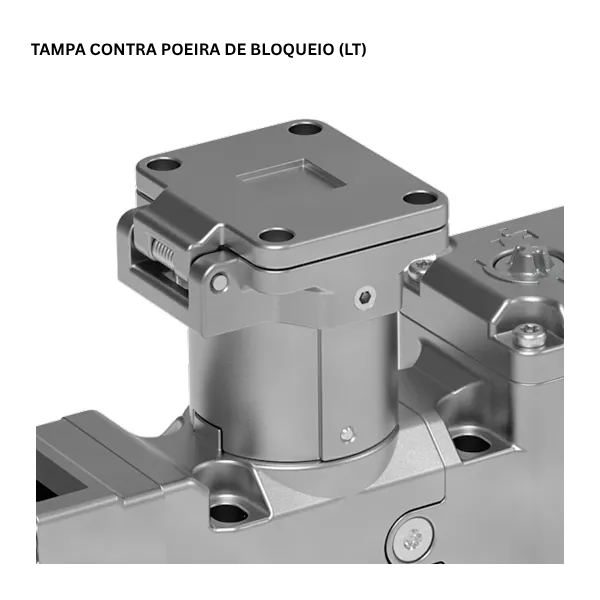

• Porta cadeado (LOTO)

Aplicação e operação:

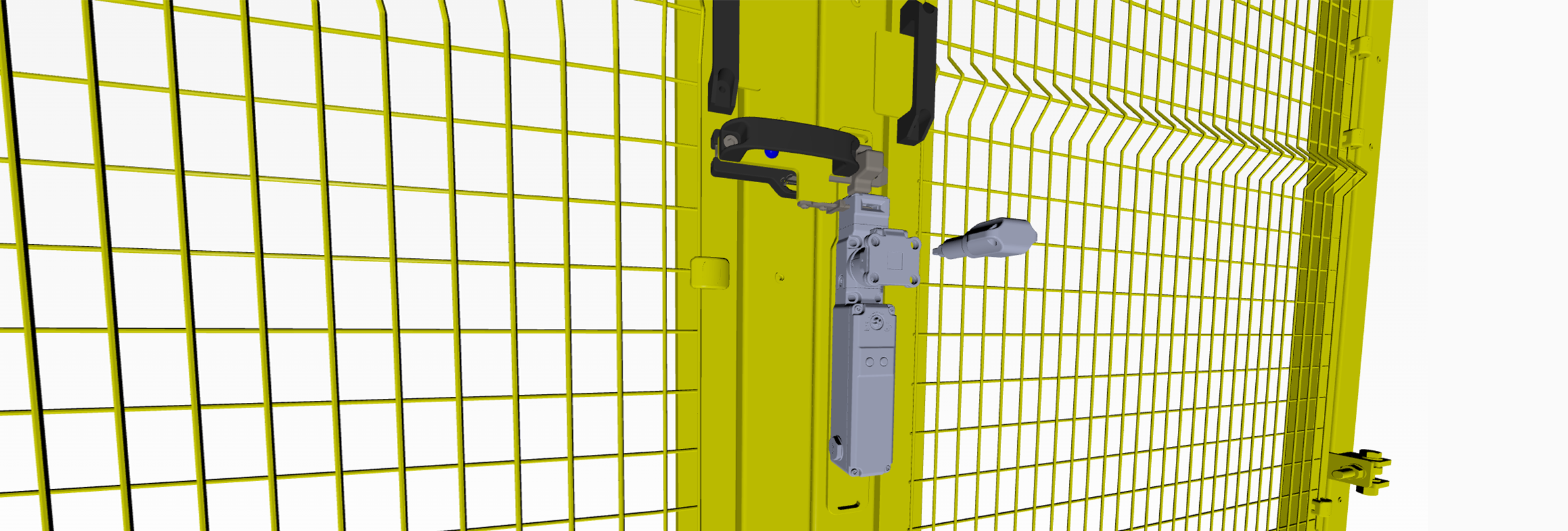

Ideal para portas de proteção articuladas ou deslizantes em máquinas e células robotizadas. O intertravamento é fixado à estrutura da proteção e o atuador à parte móvel, garantindo bloqueio resistente à violação.

• Segurança positiva: contatos de segurança são forçados a abrir fisicamente no desbloqueio.
• Chave auto-ejetável: evita falha humana na remoção.
• Sistema modular: pode integrar outras seções de segurança com chaves da mesma família.

As chaves de intertravamento de segurança com bloqueio de proteção são projetadas para serem instaladas na borda dianteira de portas de proteção deslizantes ou articuladas para fornecer contatos de comutação operados positivamente e fornecer um mecanismo de chave resistente a violações. Elas foram projetadas para fornecer detecção robusta de intertravamento de posição e manter fechadas as proteções móveis.

A chave é montada rigidamente na estrutura da proteção ou da máquina. O atuador é instalado na parte móvel (estrutura) da proteção e está alinhado à entrada da chave O perfil do atuador é projetado para corresponder a um mecanismo de came dentro do cabeçote da chave e fornece uma chave de intertravamento operada positivamente e que não pode ser facilmente desativada. Quando a proteção está fechada, a chave pode ser girada para a posição presa, os contatos de segurança se fecharão e o atuador será travado.

O circuito de partida da máquina pode então ser habilitado. Quando o solenoide é energizado, os contatos de segurança são abertos positivamente e o circuito da máquina é interrompido. A chave pode então ser girada e a porta de proteção pode ser aberta. A chave pode ser removida e fazer parte de outra seção de intertravamento de chave presa, se necessário.

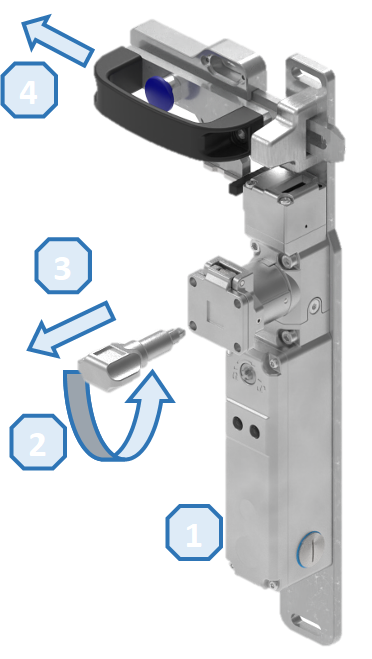

1 – Liberação da Solenoide:
Após a parada completa da máquina, a solenoide é energizada, autorizando o início do processo de liberação.

2 – Giro da Chave de Bolso:
Com a solenoide energizada, é possível girar a chave de bolso (trap key), iniciando sua liberação do sistema.

3 – Extração da Chave:
Ao girar a chave, ela é ejetada do corpo do dispositivo. Esse passo garante que a chave seja levada até a área de risco, atuando como um “passaporte de segurança”.

4 – Abertura da Porta de Acesso:
Com a chave removida, a trava da porta é liberada, permitindo a abertura e o acesso seguro à área de risco.

Importante: Enquanto a chave de bolso não retornar à sua posição original no dispositivo, a porta permanecerá destravada e a máquina impedida de reiniciar, garantindo assim a segurança dos operadores.

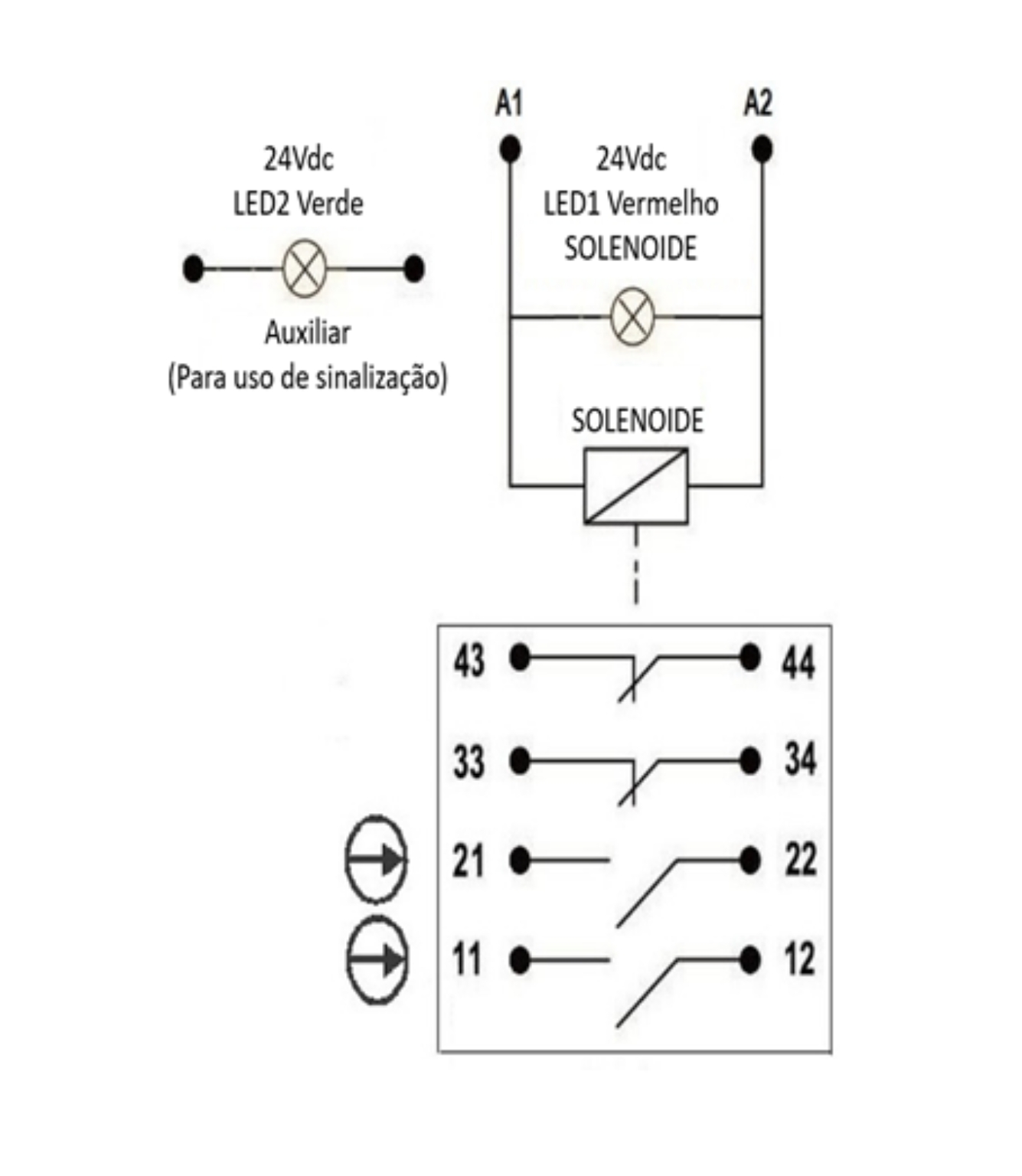

A aplicação de 24V.dc em A1 e A2 irá:

• Energizará a solenoide e destravará o interruptor.
• Os contatos 11/12 e 21/22 se abrirão (contatos de segurança)
• Os contatos 33/34 e 43/44 se fecharão (contatos auxiliares)
• O LED1 (vermelho) permanecerá aceso
• A chave pode ser girada e removida, permitindo a abertura da proteção.

A desenergização de A1 e A2 irá:

• O LED1 (vermelho) se apagará e se preparará para o bloqueio
• A proteção pode ser fechada, a chave pode ser inserida e girada para ser presa (bloqueio)
• Os contatos 11/12 e 21/22 se fecharão (contatos de segurança)
• Os contatos 33/34 e 43/44 se abrirão (contatos auxiliares)
• O LED2 verde é um circuito de indicação auxiliar para uso opcional do usuário.
