Conexões e válvulas desempenham um papel fundamental em diversas linhas de produção industrial e redes de energia. Nessas áreas, eles realizam funções importantes para a segurança e o controle do processo. Por isso, o correto ajuste e operação são decisivos para a segurança funcional de sistemas inteiros.

Nesse sentido, correntes, cadeados e medidas organizacionais como os procedimentos Lockout-Tagout (LOTO) não oferecem proteção suficiente contra operações incorretas. A chave para a segurança do sistema e do processo é o uso de sistemas de intertravamento de válvulas.

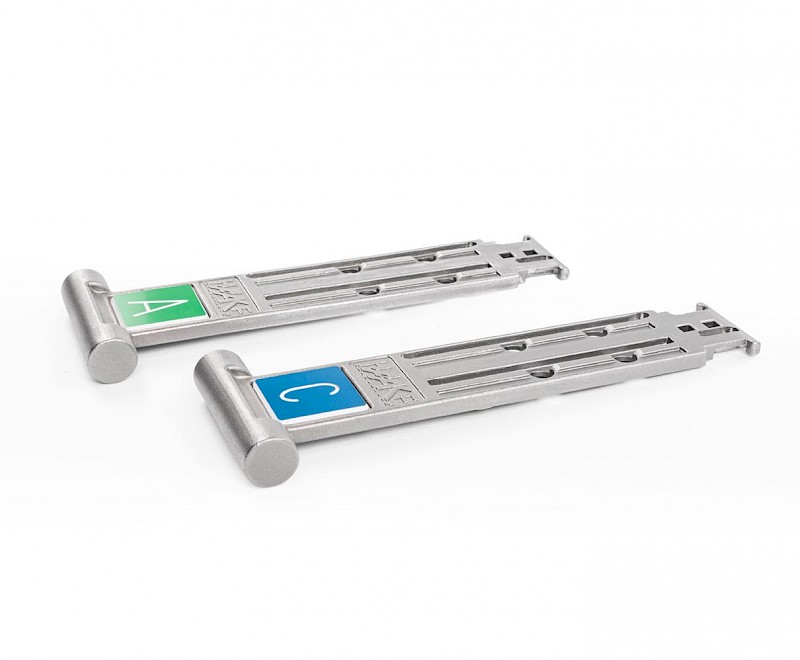

Os intertravamentos de válvulas, assim como as chaves, são fabricados em aço inoxidável. A codificação individual garante o mais alto nível de segurança. Não é possível fazer cópias das chaves (como pode acontecer com chaves simples de cadeado) devido ao design e codificação únicos de cada chave.

As chaves codificadas foram projetadas considerando a ergonomia e oferecem facilidade de uso devido ao seu formato, mesmo quando usadas com luvas de segurança pesadas. Não existe posição de “cima” ou “baixo” para a chave. Portanto, as chaves codificadas podem ser inseridas na trava em qualquer direção. Inserir a chave apenas alguns milímetros na trava são suficientes para garantir a correspondência correta entre chave e trava.

Essas características garantem um fluxo de trabalho ágil. A marcação colorida facilita a combinação das chaves com os intertravamentos correspondentes. Até quatro linhas de texto estão disponíveis para gravações específicas do cliente.

Sistemas de intertravamento de válvulas fornecem um sistema à prova de falhas para a abertura e fechamento controlados das válvulas. Eles são usados sempre que há uma sequência específica de abertura e fechamento para várias válvulas, com o objetivo de prevenir acidentes, proteger materiais ou garantir a segurança do processo.

Um sistema de intertravamento simples e seguro garante a melhor proteção possível contra lesões físicas e/ou danos a bens ou ao meio ambiente.

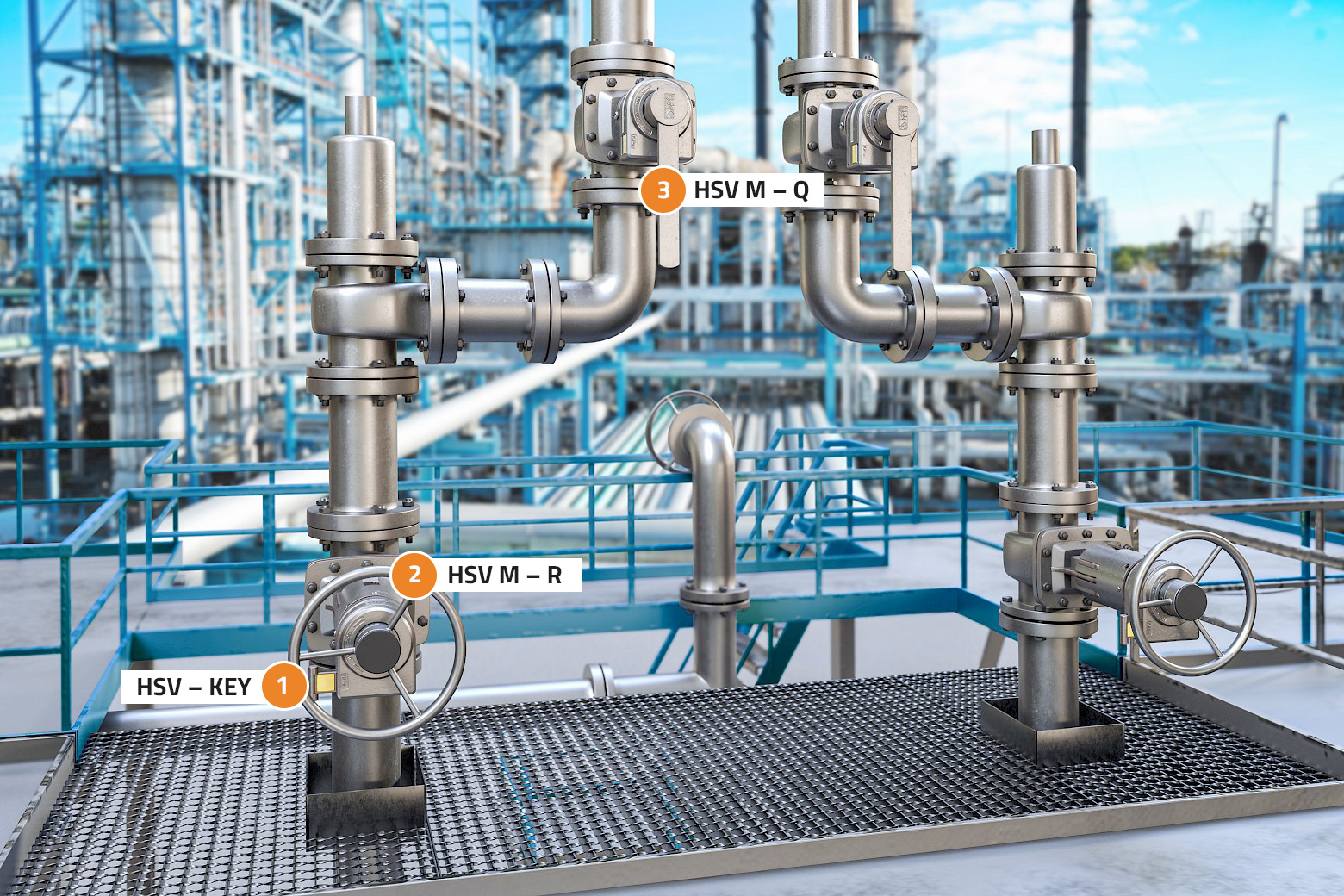

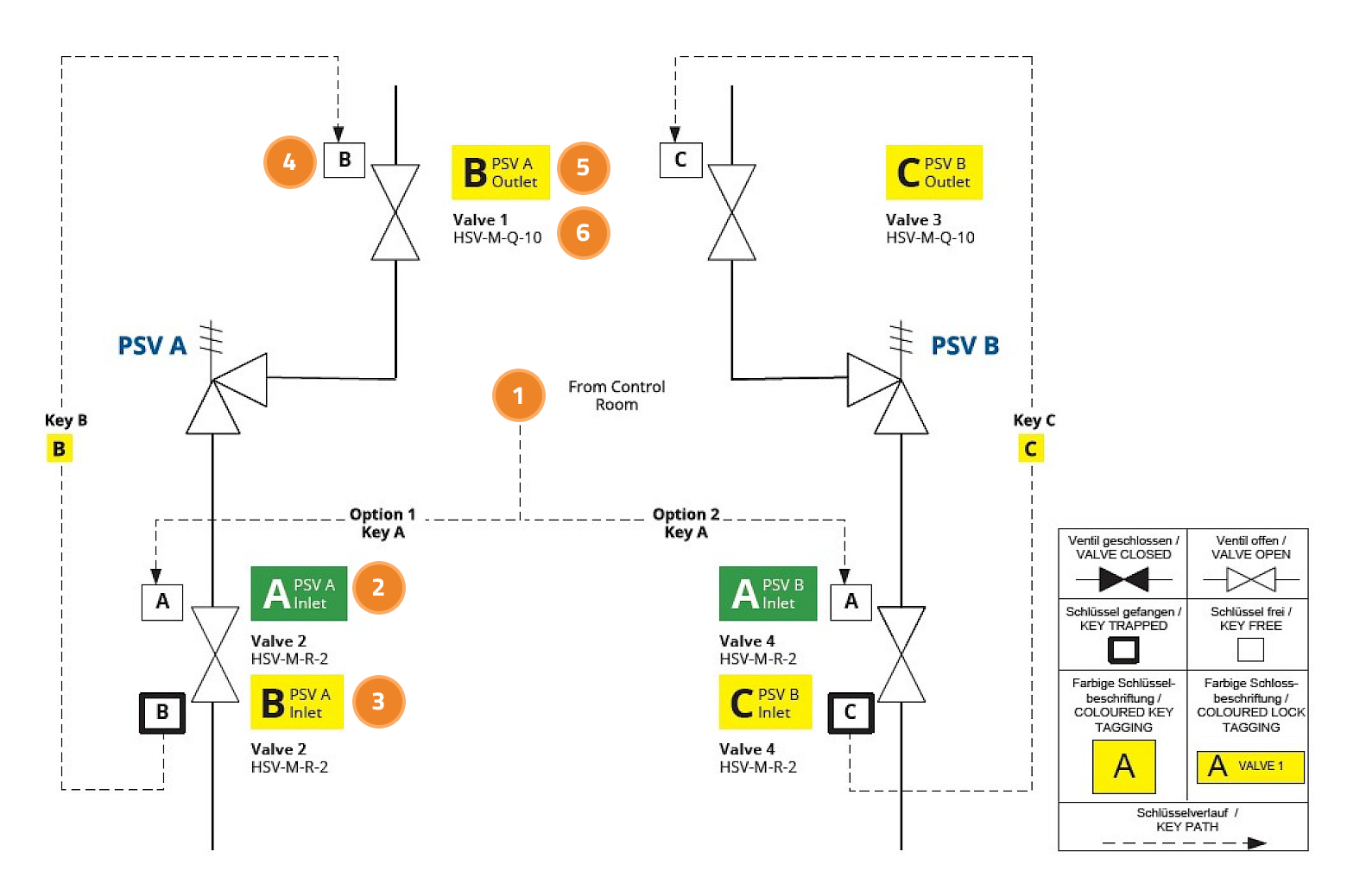

Algumas aplicações típicas para sistemas de intertravamento de válvulas incluem:

1. HSV 1
Pegue a chave A na Sala de Controle

2. HSV 2
Insira a chave A no intertravamento da Válvula 2 PSV A de entrada para destravar e fechar a válvula.

3. HSV 3
Trave a Válvula 2 PSV A de entrada na posição fechada removendo a chave B. A Válvula 2 está agora travada fechada com a chave A retida.

4. HSV 4
Insira a chave B no intertravamento da Válvula 1 PSV A de saída para destravar e fechar a válvula.

5. HSV 5
A chave B fica retida enquanto a válvula estiver fechada.

6. HSV RETORNO
Repita a sequência acima na ordem inversa para restaurar a condição normal de operação.

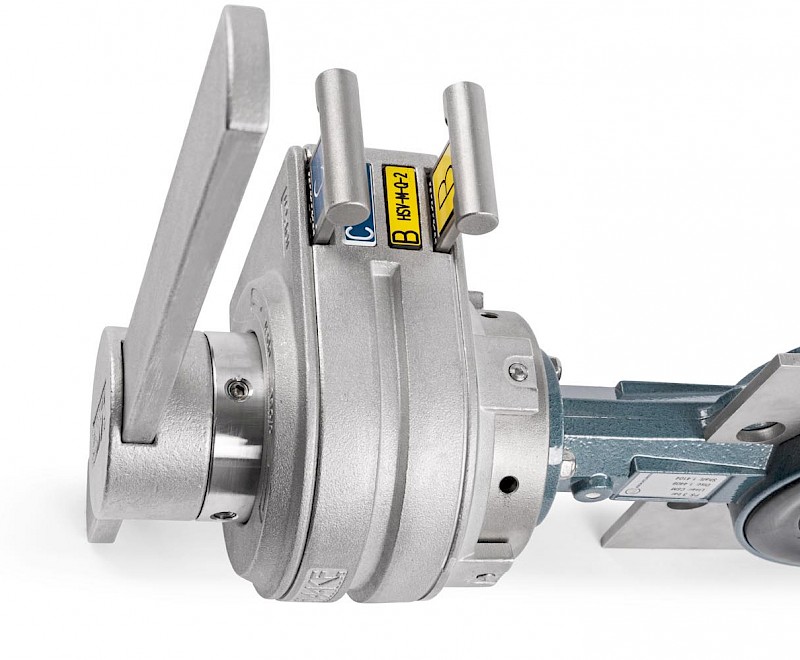

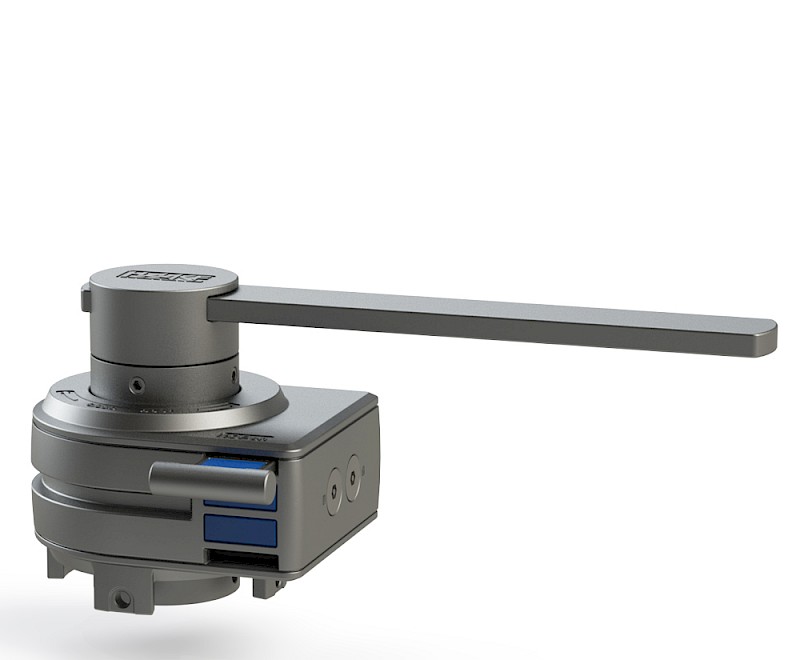

Os intertravamentos HSV-Q são utilizados para válvulas acionadas por alavanca, como válvulas de esfera, válvulas de bloqueio e válvulas de obturador. Todos os tipos de válvulas que operam com rotação de 90° ou 180° podem ser equipados com intertravamentos HSV-Q.

A entrega padrão inclui uma alavanca de aço inoxidável disponível em diferentes comprimentos. O intertravamento pode ser perfeitamente alinhado em diferentes posições na válvula para garantir acesso ideal às ranhuras das chaves.

Válvulas que já estão em operação também podem ser equipadas retrospectivamente com intertravamentos HSV-Q sem danificar ou alterar as conexões ou vedantes da válvula.

Durante a instalação do HSV-Q, o corpo da válvula permanece inalterado; a alavanca existente é substituída como parte do conjunto do intertravamento, que inclui uma alavanca de reposição correspondente ao tamanho da alavanca original. O intertravamento da válvula pode ser fornecido com uma ou duas chaves operacionais, dependendo do tipo de controle do sistema requerido.

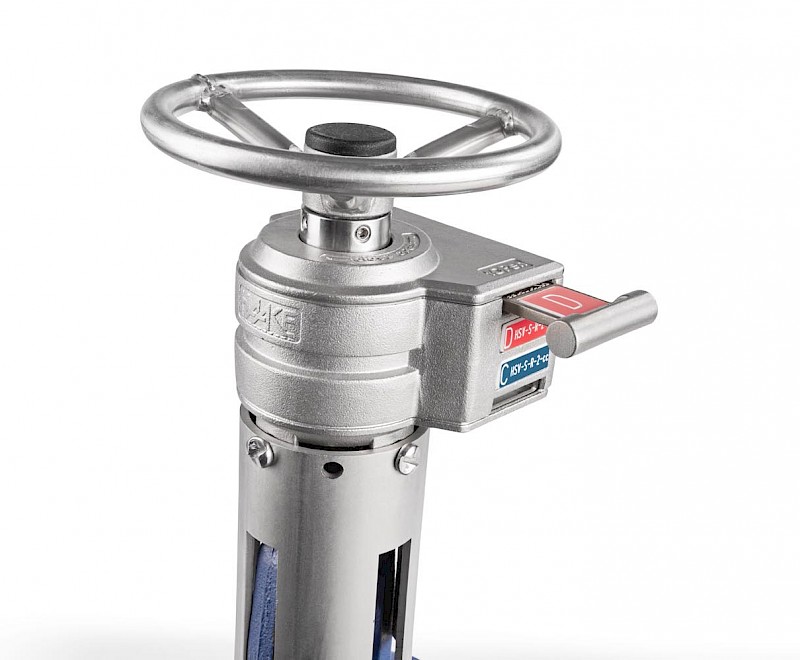

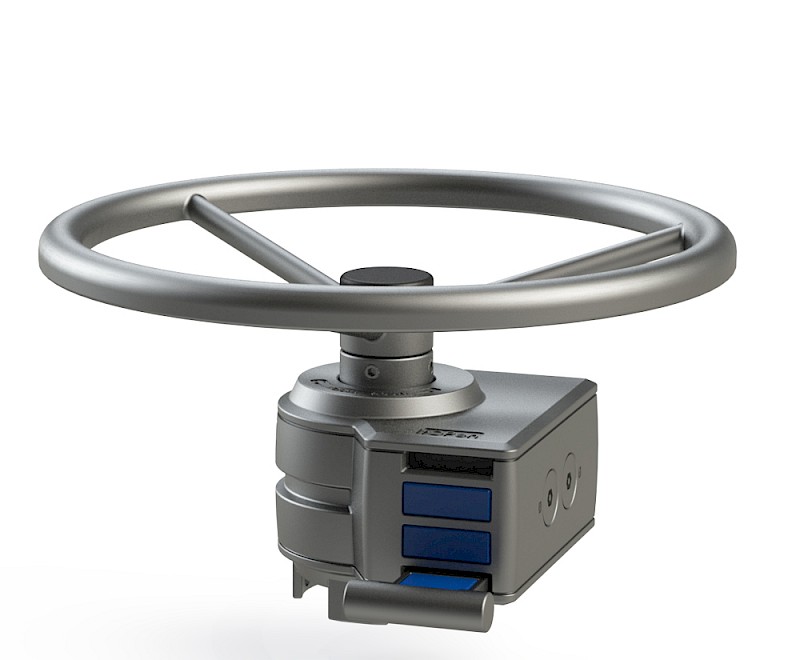

Os intertravamentos HSV-R são utilizados para válvulas acionadas por volante, como válvulas gaveta, válvulas de comporta ou válvulas operadas por caixa de engrenagens.

O número de rotações necessárias para abrir ou fechar varia conforme o tipo de válvula. Por essa razão, os intertravamentos HSV-R são equipados com um mecanismo de liberação por contagem que adapta a ação de travamento ao número de rotações necessárias para a posição final correspondente. Dessa forma, qualquer posição da válvula pode ser configurada como a posição travada aberta ou fechada.

O conjunto do intertravamento da válvula inclui um volante de reposição que corresponde ao tamanho do volante original. O intertravamento pode ser fornecido com uma ou duas chaves operacionais, dependendo do tipo de controle do sistema requerido.

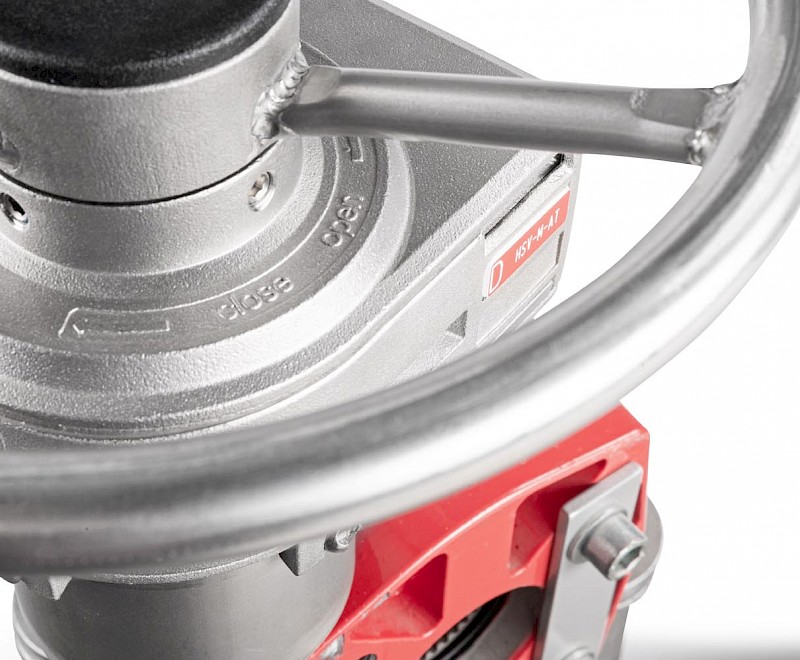

As travas anti violação HSV-M-AT protegem contra acionamentos não autorizados de válvulas, vandalismo ou furto. Essa tecnologia é atualmente utilizada em plantas petroquímicas ao redor do mundo. Um mecanismo no corpo da trava garante que a trava gire livremente em torno do eixo interno do corpo. Nenhuma força é transferida para o eixo neste estado, e a válvula não pode ser operada. A chave codificada deve ser inserida para engatar o eixo de acionamento e, assim, abrir ou fechar a válvula.

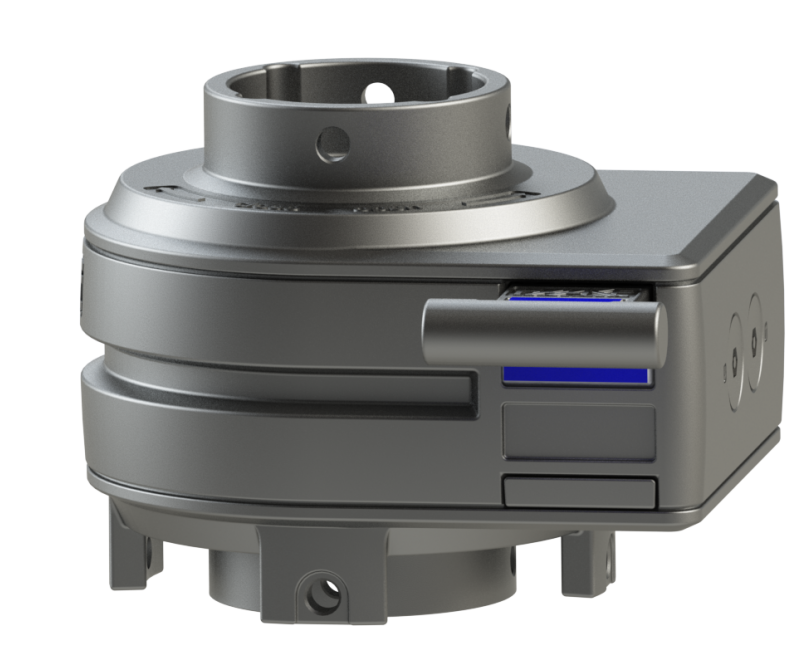

As travas anti violação HSV-AT são adequadas para qualquer tipo de válvula (esfera, borboleta, gaveta, globo, acionada por caixa de engrenagens, válvulas de deslizamento, etc.) e são fornecidas com alavanca ou volante.

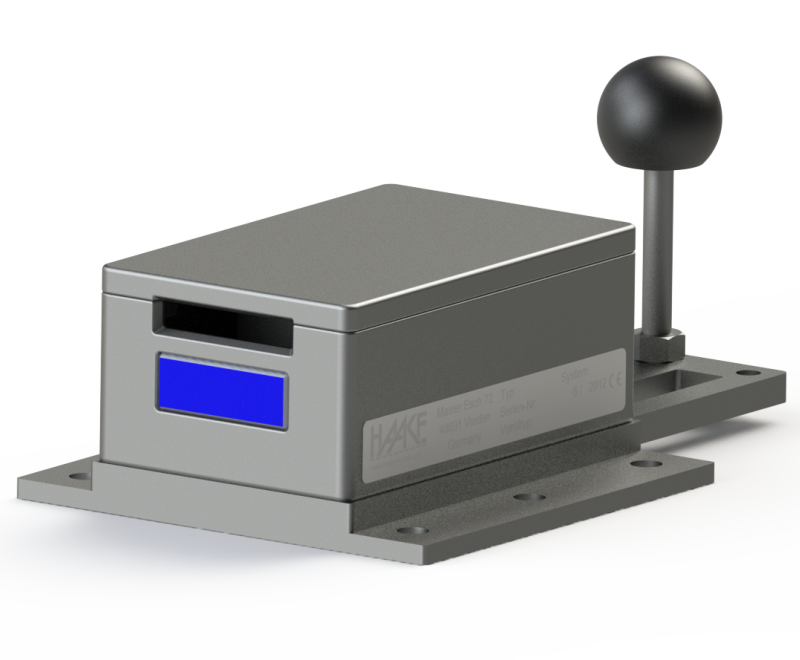

O dispositivo de travamento HSV-CL é parte integrante de um sistema de intertravamento de válvulas que controla o acesso a lançadores e receptores de armadilhas para pigs. O sistema de controle do intertravamento da válvula garante que toda a pressão e material residual sejam removidos da armadilha para pigs antes que a porta possa ser aberta.

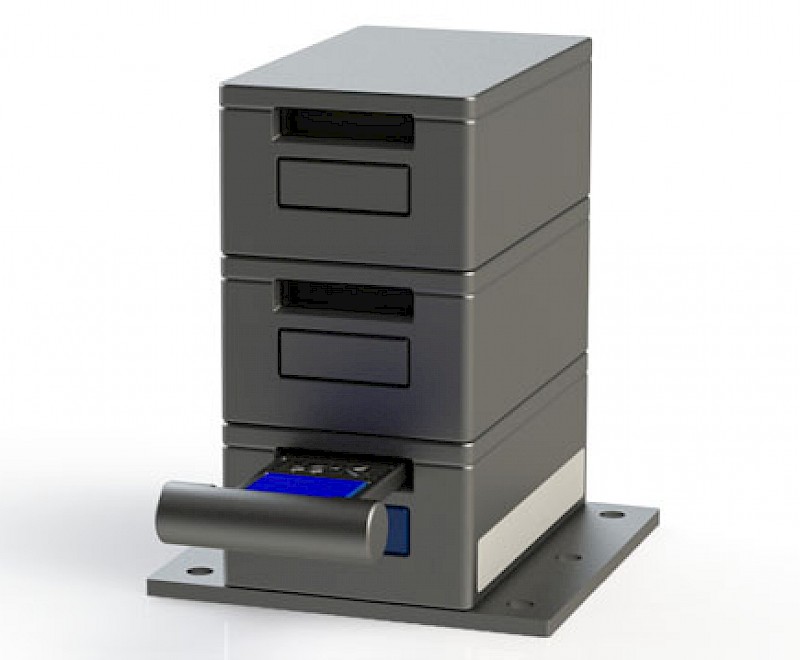

O objetivo da unidade de troca de chave HSV-X é liberar ou reter chaves de acordo com uma sequência predeterminada e conforme os requisitos do sistema de intertravamento de válvulas.

O modelo especial HSV-X-HAST combina as chaves dos intertravamentos de válvulas HSV com as dos intertravamentos de portas HAST da Haake Technik.

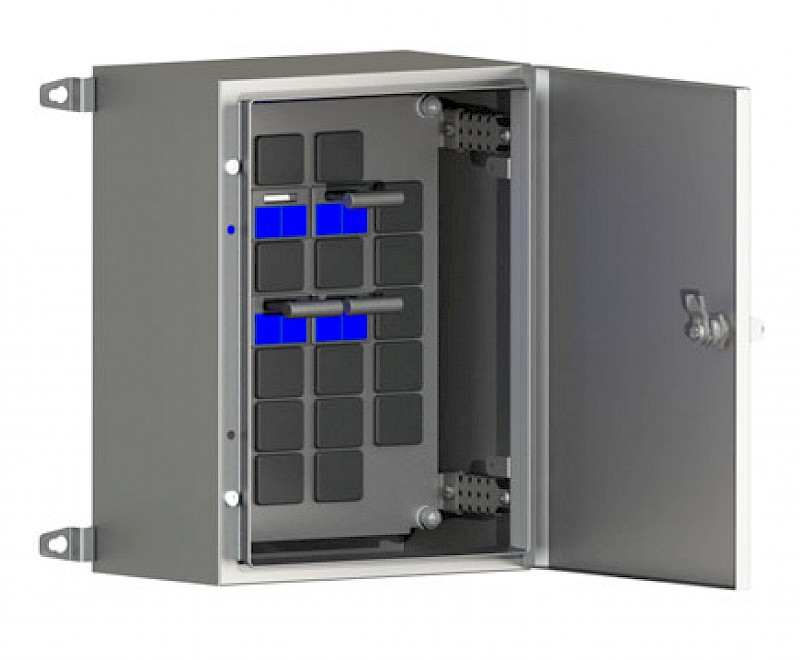

O objetivo do armário de chaves HSV-KC é facilitar a supervisão e o monitoramento local das chaves dos intertravamentos de válvulas. Estão disponíveis diferentes tamanhos de armário.

Cada slot de chave no armário é codificado individualmente e atribuído a uma única chave correspondente. Códigos de cores e números facilitam a combinação das chaves correspondentes.

Neste exemplo, queremos mudar de um meio (laranja) para outro meio (amarelo). Deve ser evitada a mistura dos dois meios.

Passo 1: A chave (A-vermelha) é inserida na trava do lado direito (meio laranja) pelo funcionário autorizado. A válvula direita é fechada. A chave (B-azul) fica livre e pode ser removida.

Passo 2: A chave (B-azul) é inserida na trava do lado esquerdo (meio amarelo). A válvula esquerda é aberta e a chave (C-verde) fica livre. Essa chave agora é removida pelo funcionário autorizado e pode ser usada para uso futuro.
